Projeto de rede de distribuição para loteamentos

Prime Ville Residencial · Pocinhos, Paraíba

A VK Engenharia desenvolve projetos de redes de distribuição em média e baixa tensão para loteamentos, com atendimento em todos os estados do Brasil.

Conheça o projeto do Prime Ville Residencial, em Pocinhos-PB: infraestrutura elétrica para 170 lotes, contemplando implantação da rede aérea, transformação, proteção, aterramento e iluminação pública.

13,8 kV · Média tensão 170 lotes residenciais 4 transformadores

Conheça os detalhes do projeto

Solicite um projeto semelhante

Conte à VK Engenharia o que seu empreendimento precisa.

Engenharia para loteamentos

Uma rede planejada junto com o empreendimento

Localizado na Rodovia PB-121, bairro Bela Vista, em Pocinhos-PB, o Prime Ville Residencial reúne 11 quadras em uma área total de 50.301,83 m². O projeto elétrico acompanha essa implantação, com atendimento aos lotes, áreas verdes e equipamento comunitário.

A documentação contempla plantas das redes primária e secundária, cortes, detalhes de montagem e diagramas unifilar e trifilar. A conexão indicada é com a rede da Energisa Paraíba, em 13,8 kV, com transformação para 0,38 kV.

Empreendimento170 lotes · 11 quadras

Área total50.301,83 m²

Tensões do projeto13,8 / 0,38 kV

Documentação13 pranchas técnicas

Do traçado aos detalhes

Redes de média e baixa tensão

Imagens extraídas das pranchas do projeto. Selecione uma imagem para abrir sua versão ampliada.

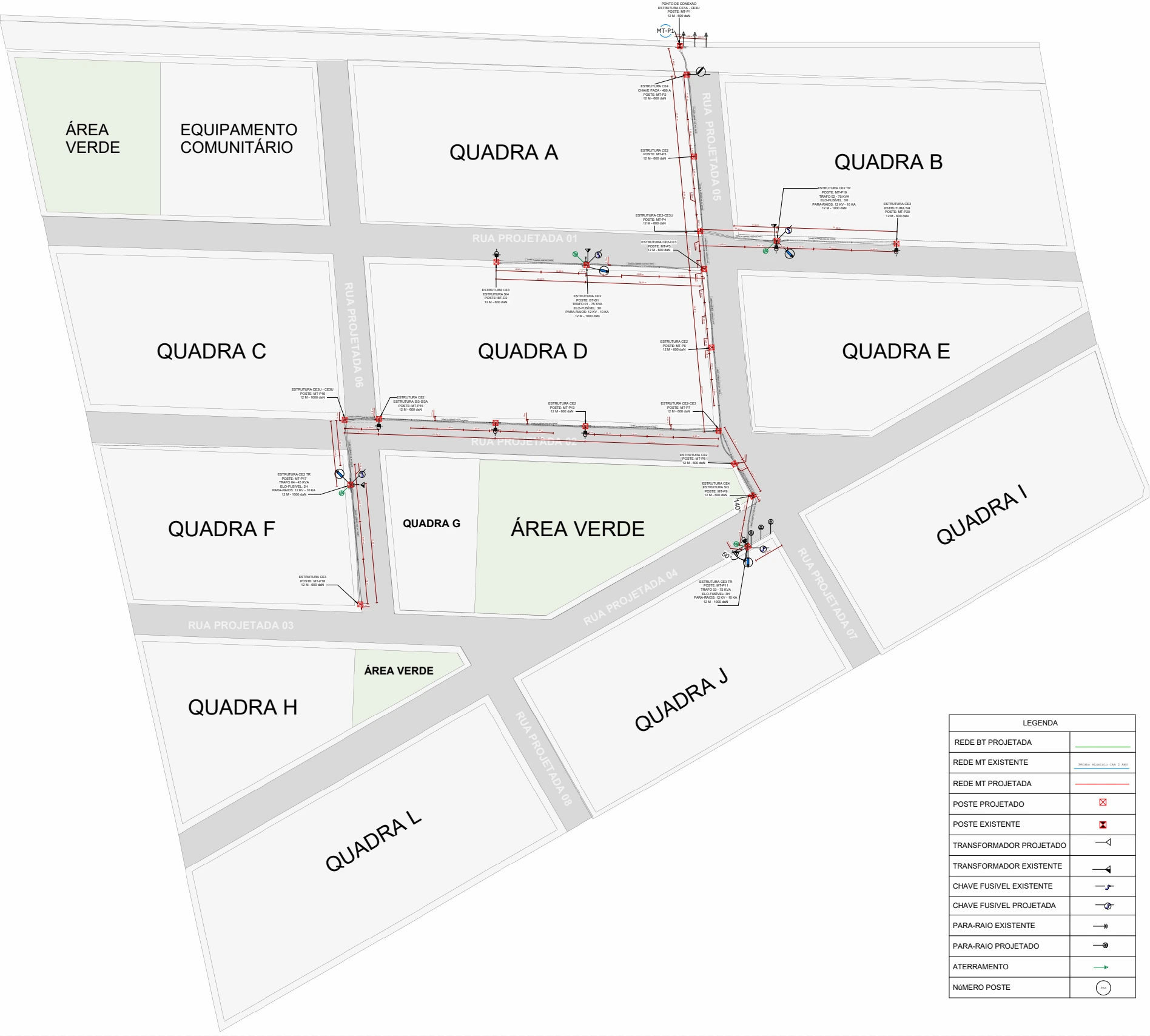

Implantação da rede de média tensão entre as quadras do Prime Ville Residencial — 01 / Implantação da rede de média tensão · Prancha 01 Ampliar ↗

Rede primária · 13,8 kV

Conexão e distribuição ao longo do loteamento

A planta de média tensão define o percurso da rede, o ponto de conexão e a localização dos transformadores. O traçado acompanha o sistema viário e organiza as derivações para os pontos de transformação.

Condutores de alumínio CAA 2 AWG indicados no projeto
Postes e estruturas identificados por trecho
Seccionamento com chave faca de 400 A
Cortes e vistas do ponto de conexão

A implantação relaciona cada estrutura elétrica ao espaço urbano que ela irá atender.

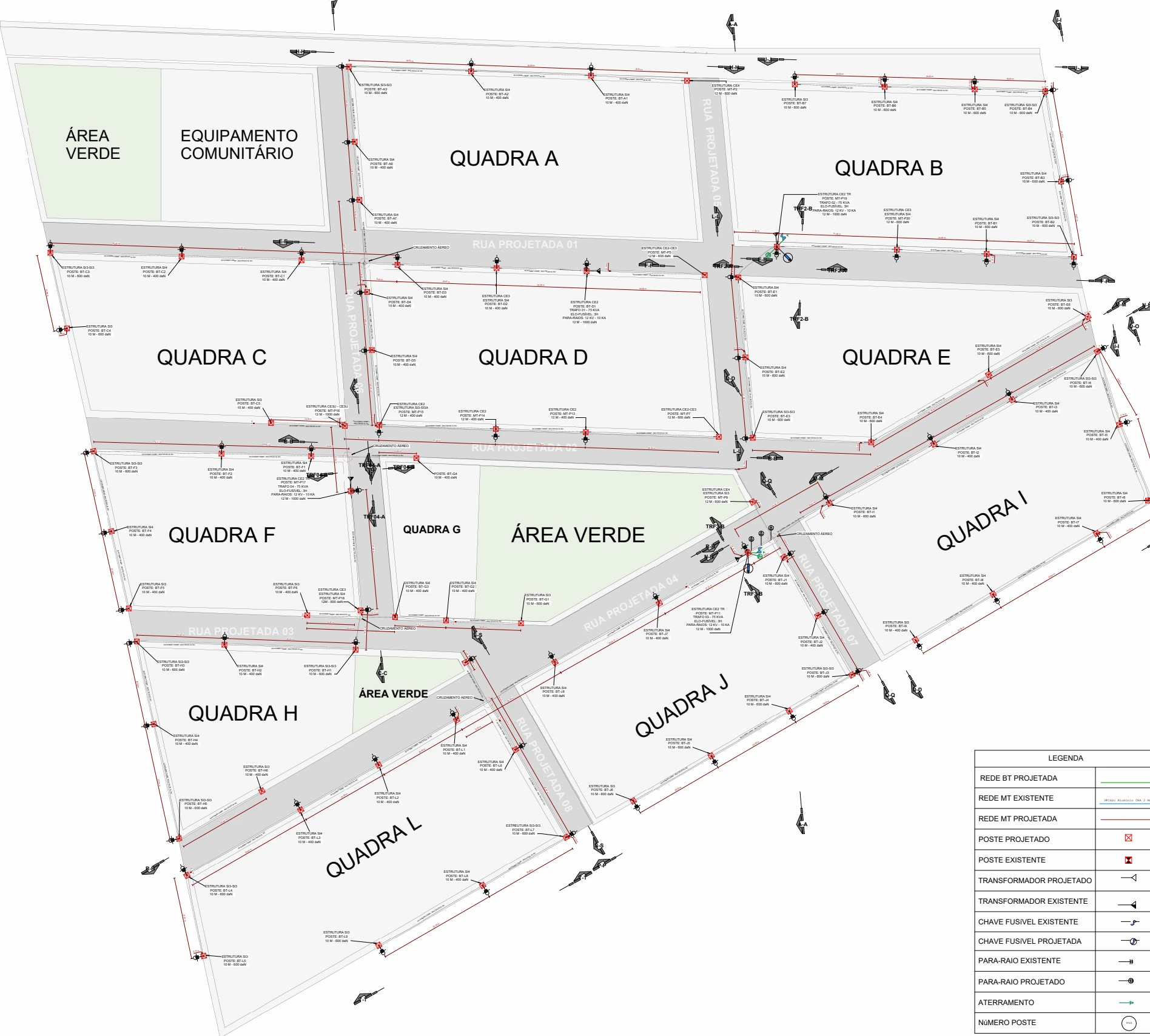

Planta da rede de baixa tensão com ramificações pelas quadras e ruas projetadas — 02 / Implantação da rede de baixa tensão · Prancha 02 Ampliar ↗

Rede secundária · 380 V

Distribuição para os lotes e áreas comuns

A rede secundária distribui a energia a partir dos quatro transformadores. Os diagramas identificam os lotes atendidos, as fases dos ramais e os circuitos associados a cada unidade transformadora.

Rede aérea com condutores de alumínio multiplexados
Distribuição das ligações entre as fases A, B e C
Detalhamento das estruturas e cruzamentos aéreos
Iluminação pública com pontos de 50 W indicados no diagrama

O detalhamento conecta a distribuição das cargas à organização das quadras e dos lotes.

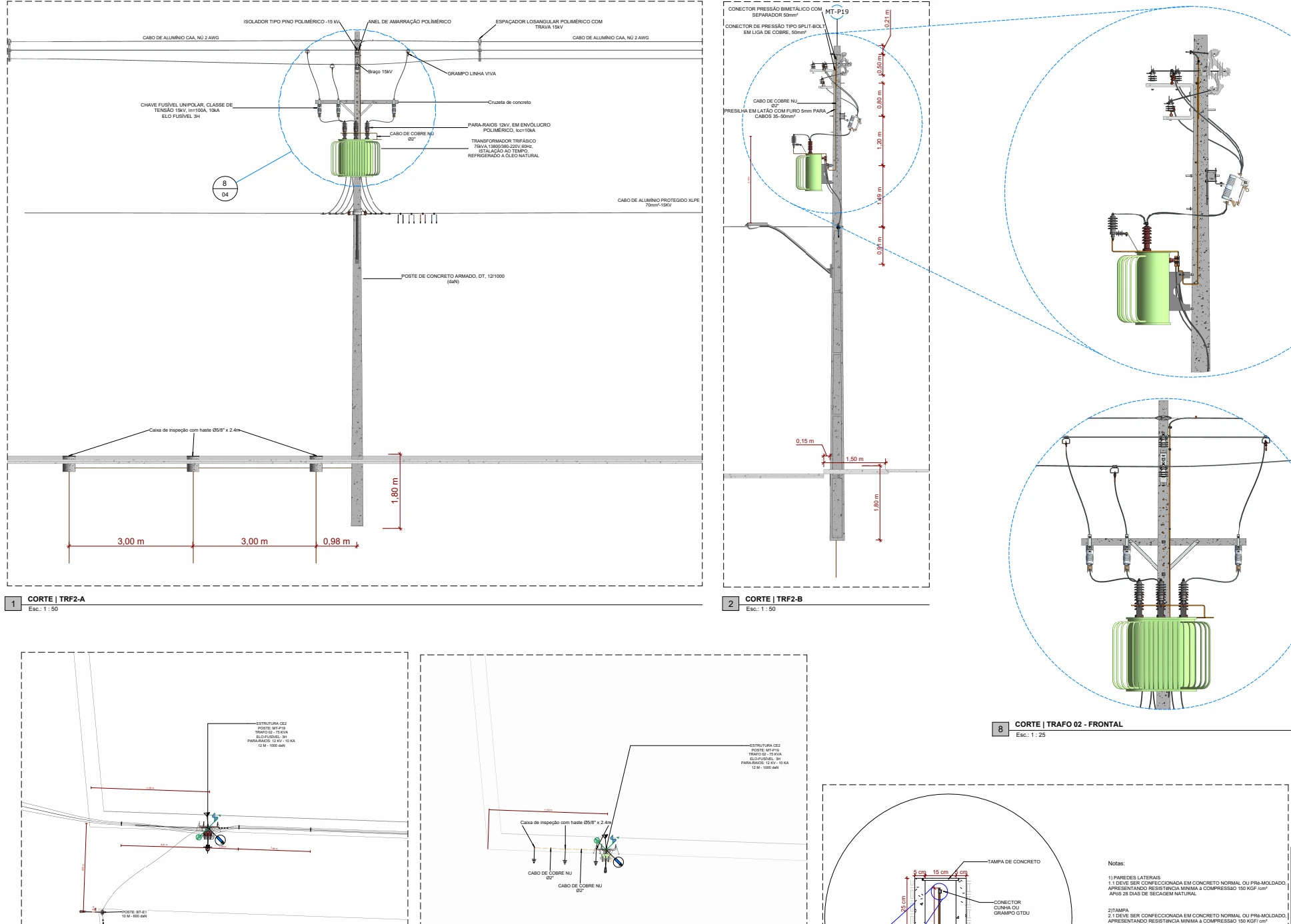

Vistas de montagem do transformador 02 e detalhes de aterramento — 03 / Transformação e aterramento · Prancha 04 Ampliar ↗

Quatro pontos de transformação

Transformação distribuída entre os setores

O diagrama trifilar apresenta três transformadores de 75 kVA e um de 45 kVA, totalizando 270 kVA de potência nominal de transformação. As quatro unidades são trifásicas a óleo, com relação de transformação de 13,8/0,38 kV.

TRF 0175 kVA

TRF 0275 kVA

TRF 0375 kVA

TRF 0445 kVA

Potências conforme o diagrama trifilar da prancha 13, datado de 29/09/2026.

Os desenhos de montagem apresentam a disposição dos equipamentos, as estruturas de sustentação e os detalhes de aterramento.

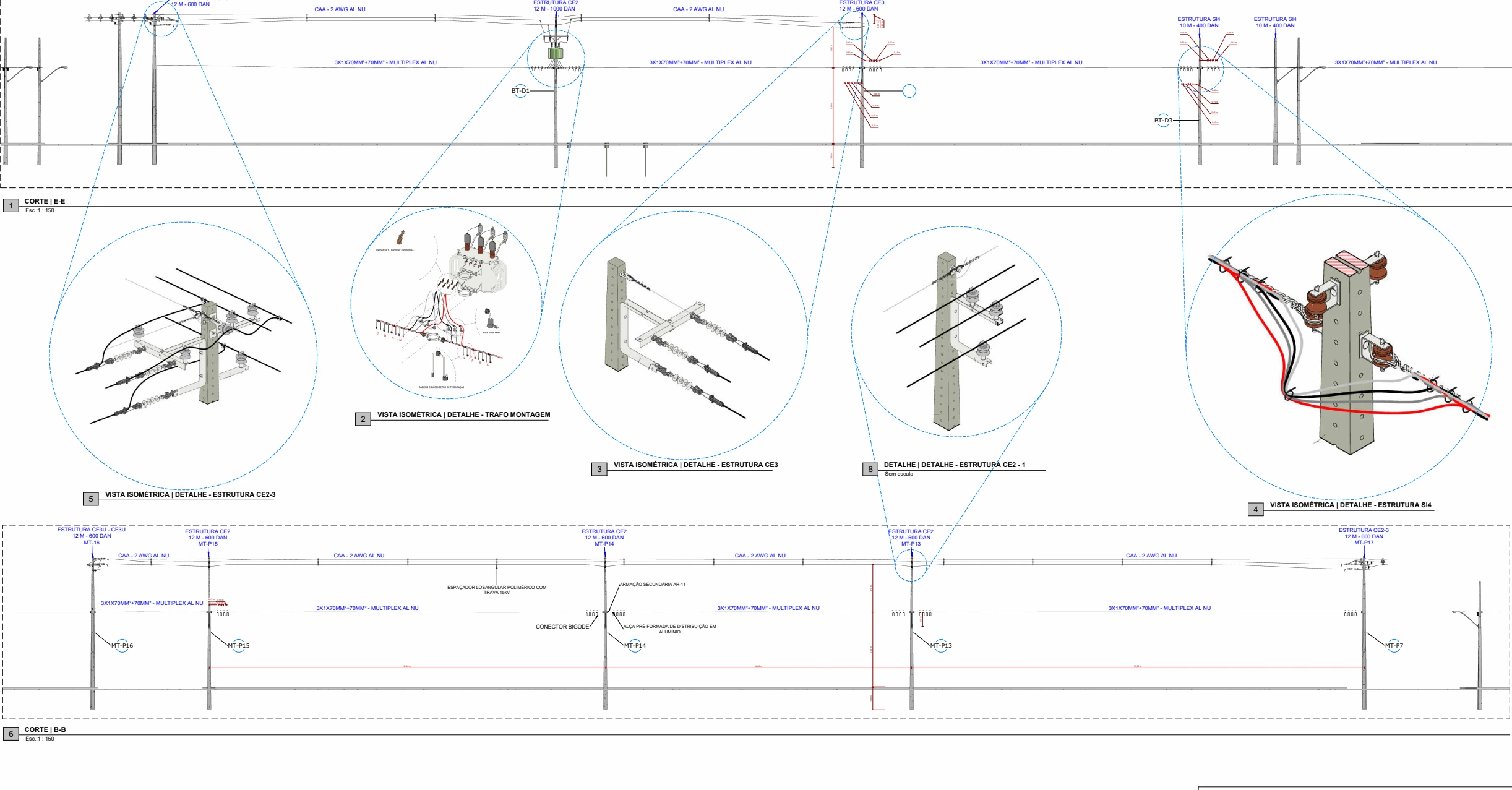

Cortes da rede e vistas isométricas de estruturas, isoladores e montagem de transformador — 04 / Cortes e detalhes construtivos · Prancha 07 Ampliar ↗

Detalhamento construtivo

Clareza na montagem de cada estrutura

Cortes laterais e vistas isométricas complementam as plantas. Eles apresentam a organização dos condutores, ferragens, isoladores e equipamentos nos postes.

Estruturas de média e baixa tensão
Vistas da montagem dos transformadores
Identificação de vãos, alturas e afastamentos
Detalhes de sustentação e ancoragem

Proteção e operação

Equipamentos de proteção integrados à rede

O projeto especifica dispositivos de seccionamento, proteção dos transformadores e aterramento dos equipamentos.

400 A

Seccionamento

Conjunto de chaves faca indicado no ponto de conexão com a rede da concessionária.

3H / 2H

Elos fusíveis

No trifilar, elos 3H para as unidades de 75 kVA e 2H para a unidade de 45 kVA.

12 kV

Para-raios

Dispositivos de proteção contra surtos, com indicação de 10 kA nas plantas dos transformadores.

Terra

Aterramento

Detalhes de conexão, hastes e caixas de inspeção associados aos pontos de transformação.

Visão elétrica do conjunto

Da rede às unidades consumidoras

Os diagramas complementam a implantação física com a identificação dos circuitos, transformadores e distribuição das cargas por fase.

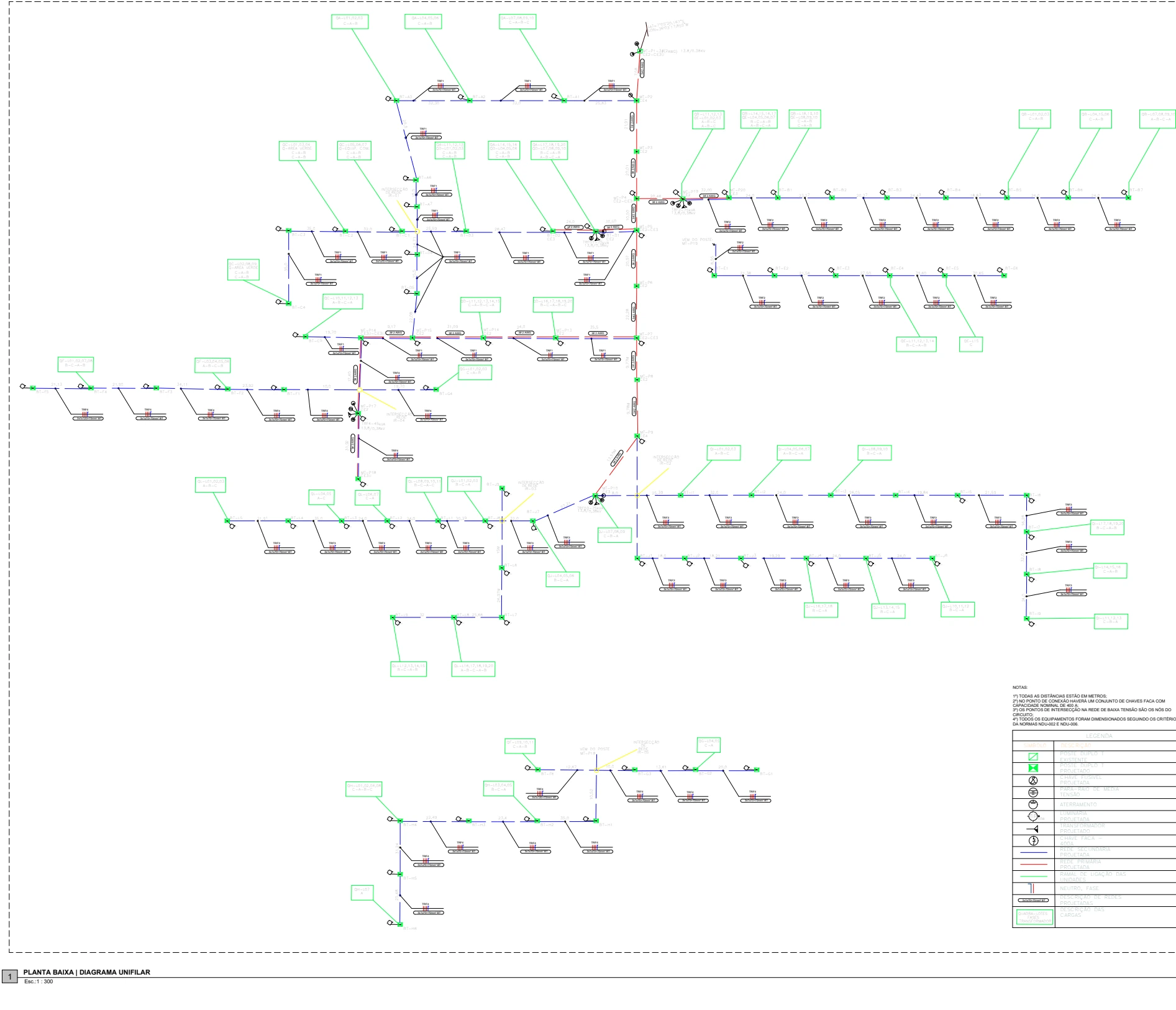

Diagrama unifilar da rede de distribuição com circuitos e lotes associados — **Diagrama unifilar**Rede, derivações e identificação dos atendimentos · Prancha 12 · Ampliar ↗

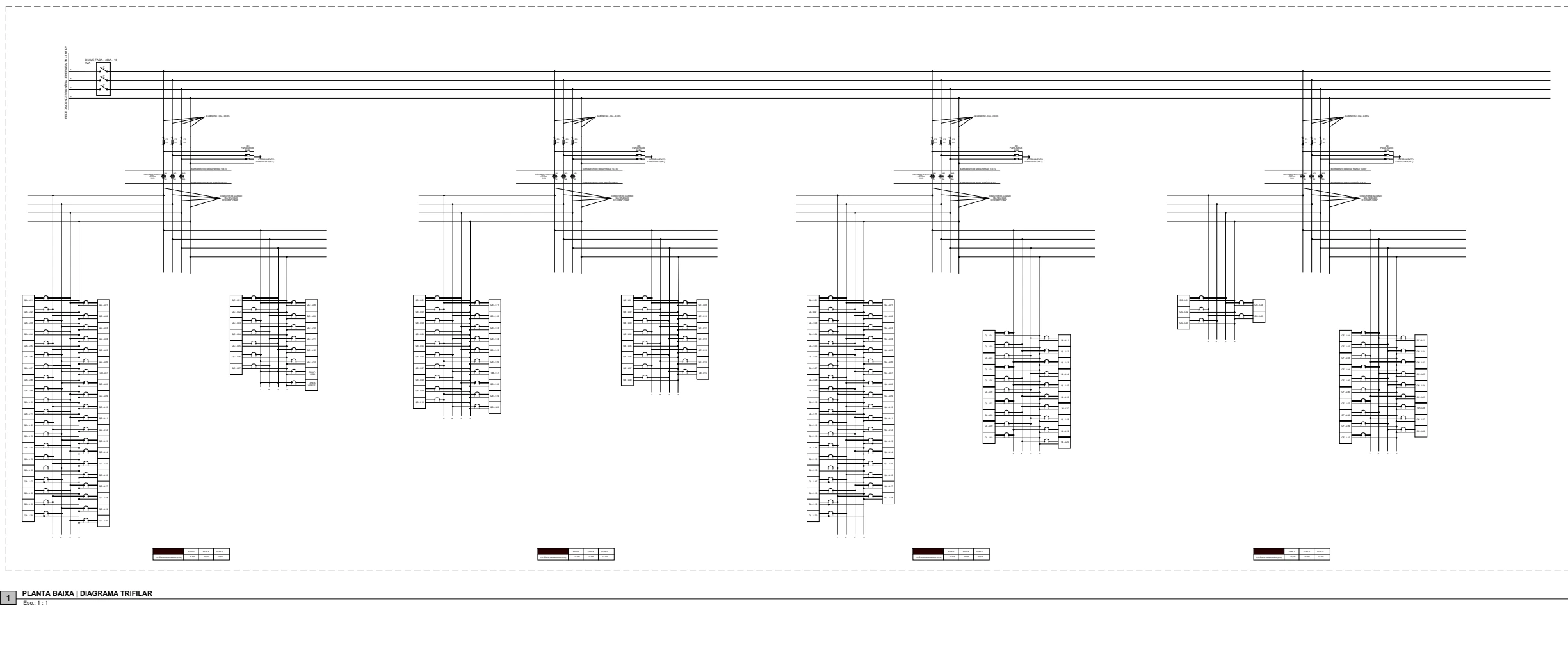

Diagrama trifilar com quatro transformadores e distribuição das cargas por fase — **Diagrama trifilar**Transformação, proteção e distribuição por fase · Prancha 13 · Ampliar ↗

Atendimento nacional

Projetos de redes de distribuição em todo o Brasil

A VK Engenharia atende empreendimentos nas regiões Nordeste, Norte, Centro-Oeste, Sudeste e Sul. Solicite uma proposta para o projeto elétrico do seu loteamento, informando a cidade e o estado da obra.

Um projeto específico para cada empreendimento

O Prime Ville Residencial, apresentado nesta página, está localizado em Pocinhos-PB. Ele demonstra o escopo de um projeto com redes de média e baixa tensão, transformação, proteção, aterramento e iluminação pública.

Para um novo empreendimento, o escopo deve considerar sua localização, a implantação urbanística, as cargas previstas e as condições de conexão da distribuidora responsável.

As soluções e os valores apresentados neste estudo de caso são específicos do Prime Ville Residencial.

O que informar para solicitar uma proposta

Cidade e estado do empreendimento
Planta de implantação e quantidade prevista de lotes
Áreas comuns e usos previstos
Distribuidora de energia, se já identificada
Etapa atual do empreendimento e prazo desejado

Solicitar projeto para meu estado

Antes de contratar

Dúvidas sobre projetos elétricos para loteamentos

A VK Engenharia atende projetos fora da Paraíba?

Sim. A VK Engenharia atende todo o Brasil. Informe a cidade e o estado, as características do loteamento e a etapa atual do empreendimento para definir o escopo da proposta.

O que pode compor um projeto de rede de distribuição?

O escopo pode incluir implantação das redes de média e baixa tensão, pontos de transformação, proteção, aterramento, iluminação pública, detalhes construtivos e diagramas elétricos. Os itens contratados são definidos conforme as necessidades de cada empreendimento.

O projeto de Pocinhos pode ser usado em outro loteamento?

Este projeto é apresentado como exemplo do trabalho desenvolvido. Um novo loteamento precisa de análise própria de implantação, cargas e condições de conexão. As potências dos transformadores, os condutores e as estruturas apresentados aqui pertencem ao caso Prime Ville.

Como solicitar um orçamento para outro estado?

Use o formulário ou o WhatsApp e envie a localização, a quantidade de lotes, a planta de implantação disponível e o prazo desejado. Esses dados ajudam a definir os serviços e documentos necessários à proposta.
