PROJETO ELÉTRICO RESIDENCIAL Lagoa Seca · Paraíba

Engenharia em cada detalhe.
Segurança para o seu lar.

Projeto elétrico residencial com distribuição de iluminação e tomadas, quadros elétricos, entrada de energia e comando da bomba d’água.

Da visão em 3D aos detalhes construtivos, soluções planejadas para o uso diário e a manutenção da residência.

VK Serviços de Engenharia e Consultoria
Projeto residencial · Instalações de baixa tensão

Solicite seu projeto residencial

Conte o que você precisa para sua obra.

Ao enviar, seus dados serão encaminhados à VK Engenharia pelo FormSubmit para responder à sua solicitação.

Visão geral

Uma casa funcional começa
com um projeto bem definido.

Desenvolvido para uma residência em Lagoa Seca, na Paraíba, este projeto reúne as instalações do pavimento térreo, a alimentação geral e o detalhamento dos quadros elétricos.

A documentação apresenta os pontos de utilização, os percursos dos circuitos e os componentes da instalação, conectando as necessidades dos moradores às orientações para a obra.

Aplicação Residência

Localização Lagoa Seca · PB

Alimentação Trifásica · 380/220 V

Documentação 6 pranchas técnicas

Soluções do projeto

Do conjunto ao detalhe.

Vista tridimensional das instalações elétricas da residência — Imagem do projeto · Selecione para ampliar.

01 · Modelagem do projeto

A instalação elétrica integrada à arquitetura

A vista tridimensional apresenta os caminhos dos eletrodutos e a posição dos pontos elétricos dentro da residência. A representação ajuda a compreender a instalação antes da execução.

Visualização dos percursos e derivações
Integração entre pontos elétricos e ambientes
Detalhamento da entrada e dos quadros

Mais clareza para interpretar o projeto e orientar a obra.

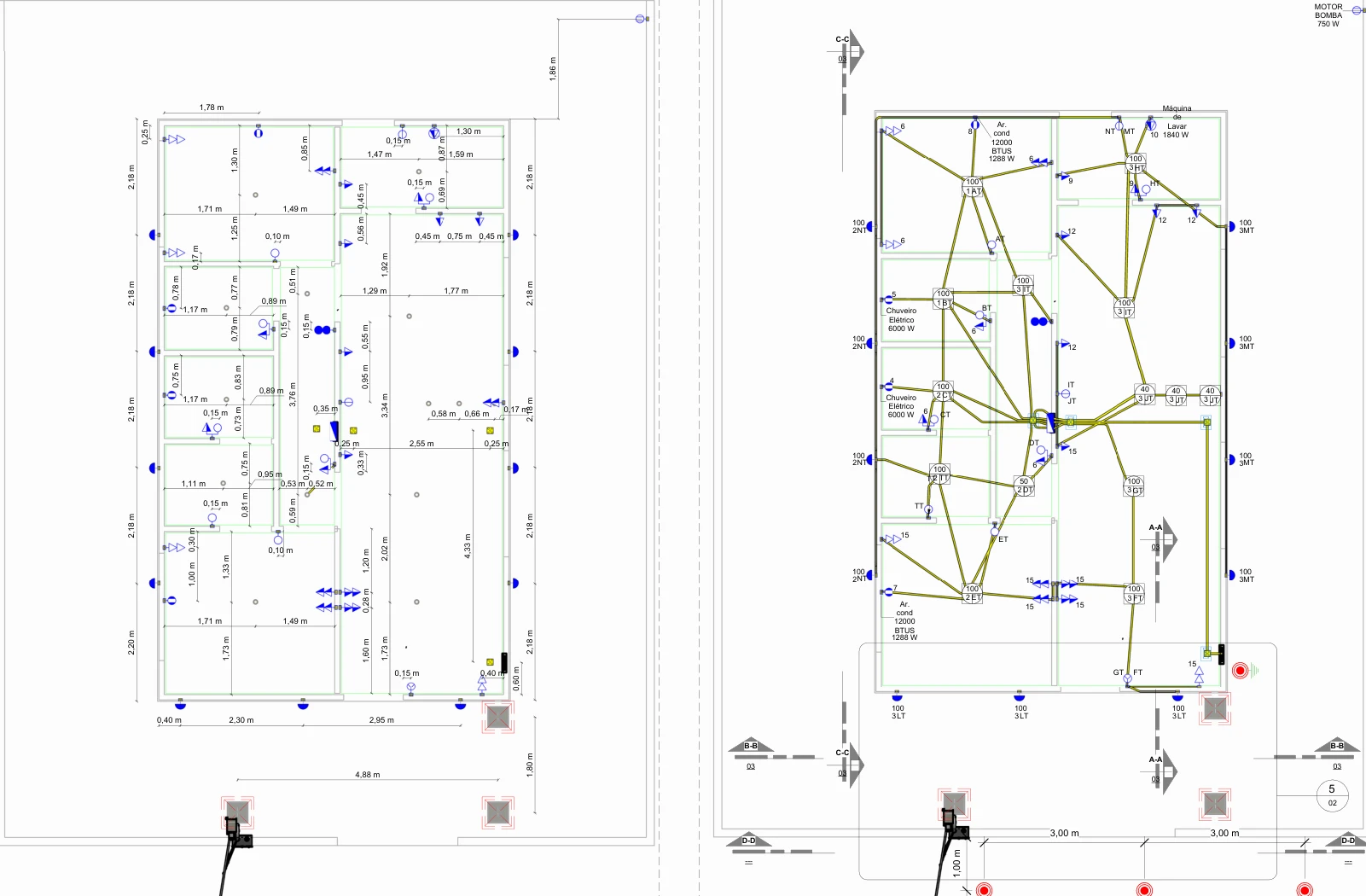

Plantas de locação dos pontos e equipamentos elétricos — Imagem do projeto · Selecione para ampliar.

02 · Iluminação e tomadas

Pontos elétricos pensados para o uso da casa

As plantas apresentam a locação dos pontos de iluminação, interruptores e tomadas, além dos equipamentos previstos para quartos, banheiros, cozinha e área de serviço.

Circuitos de iluminação e tomadas identificados
Pontos dedicados para chuveiros e climatização
Alimentação para máquina de lavar e bomba d’água

Cada ambiente recebe os pontos necessários para sua utilização.

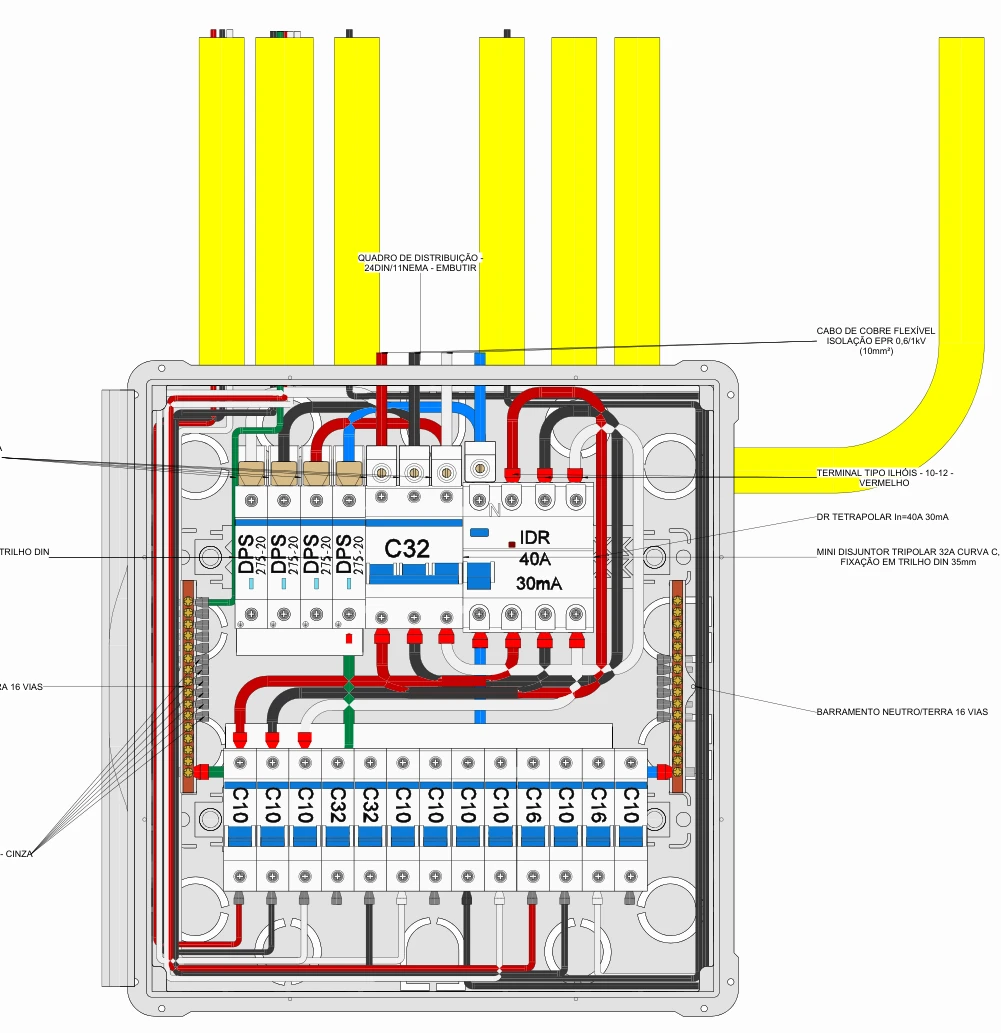

Detalhamento interno do quadro de distribuição residencial — Imagem do projeto · Selecione para ampliar.

03 · Quadros e proteção

Organização que facilita a manutenção

O detalhamento do quadro de distribuição apresenta os dispositivos de proteção, barramentos e interligações. As vistas internas permitem compreender a montagem e a identificação dos componentes.

Disjuntores para os circuitos da residência
Proteção diferencial residual (DR)
Dispositivos de proteção contra surtos (DPS)
Barramentos de neutro e proteção identificados

Uma instalação organizada começa com um quadro bem detalhado.

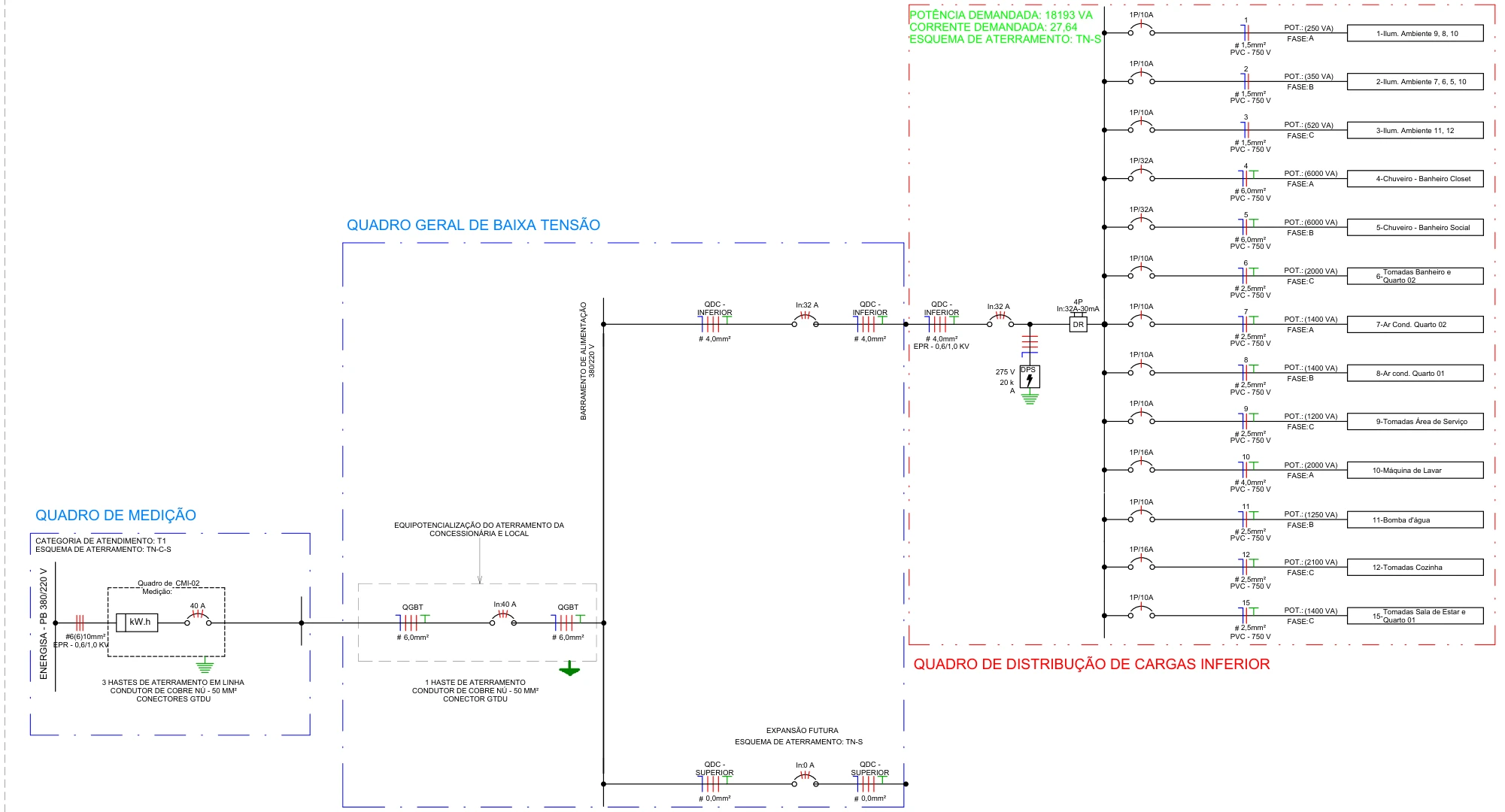

Diagrama unifilar com medição, QGBT e quadro de distribuição — Imagem do projeto · Selecione para ampliar.

04 · Documentação técnica

Da entrada de energia aos circuitos finais

O diagrama unifilar apresenta a relação entre a medição, o quadro geral e a distribuição interna. O conjunto de pranchas também reúne o quadro de cargas, cortes e detalhes construtivos.

Entrada de energia trifásica em 380/220 V
Identificação de condutores e proteções
Representação do aterramento e da equipotencialização
Previsão indicada para futura ampliação

Informações reunidas para apoiar a interpretação e a execução.

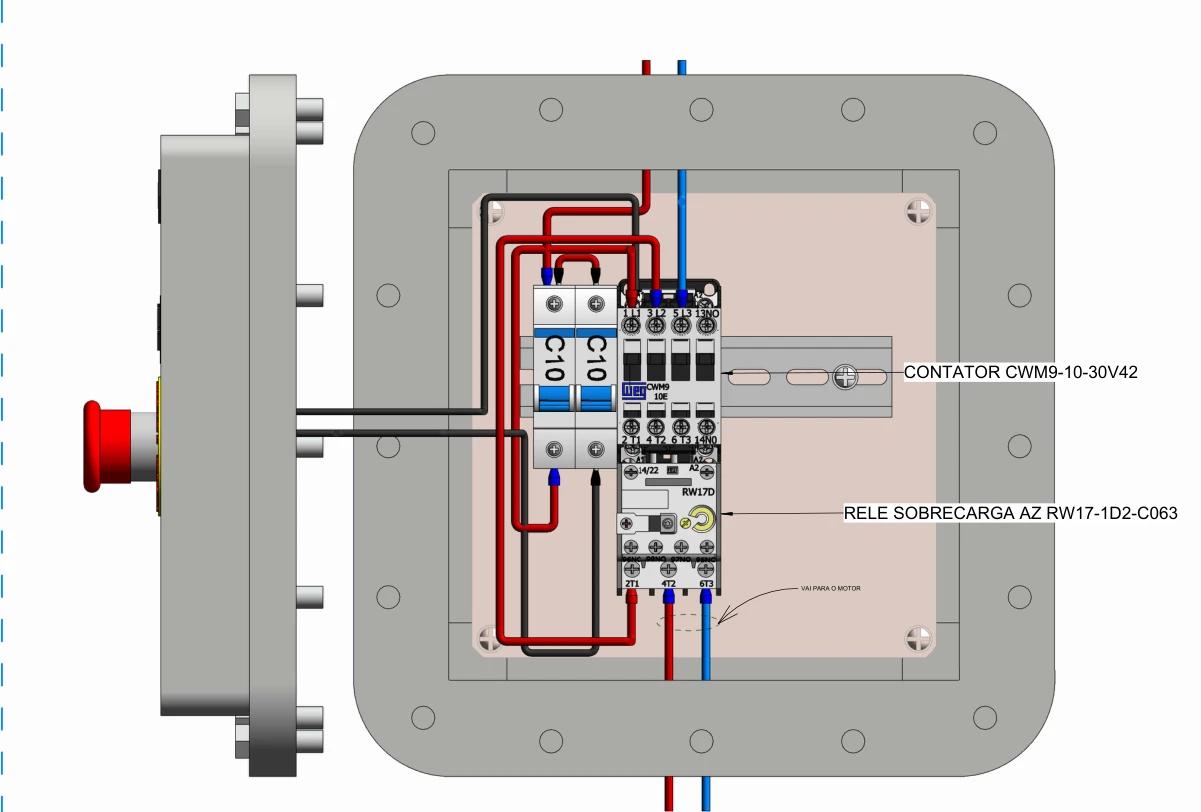

Quadro de comando da bomba d’água em vista interna — Imagem do projeto · Selecione para ampliar.

05 · Comando da bomba

Abastecimento com acionamento manual e automático

O projeto inclui o quadro de comando da bomba d’água, com diagrama de força e comando. A seleção manual, desligado e automático é associada às chaves de nível da cisterna e da caixa d’água.

Partida direta com contator
Relé de sobrecarga para proteção do motor
Comando por chaves de nível
Seletora manual–desligado–automático

O comando conecta o funcionamento da bomba às necessidades do reservatório.

Diferenciais técnicos

Visualização 3D

Instalações representadas em perspectiva para compreender os percursos e a posição dos componentes.

Circuitos identificados

Organização dos pontos de iluminação, tomadas e equipamentos específicos da residência.

Detalhes de montagem

Vistas dos quadros, interligações e componentes para apoiar a interpretação em obra.

Comando de nível

Acionamento da bomba associado aos níveis da cisterna e da caixa d’água.

Como desenvolvemos o projeto

Levantamento

Análise da arquitetura, dos ambientes e dos equipamentos previstos.

Estudo de cargas

Organização das cargas e dos circuitos necessários à residência.

Dimensionamento

Definição de condutores, eletrodutos e dispositivos de proteção.

Detalhamento

Elaboração de plantas, diagramas e vistas dos quadros elétricos.

Documentação

Organização das pranchas e das informações técnicas do projeto.
