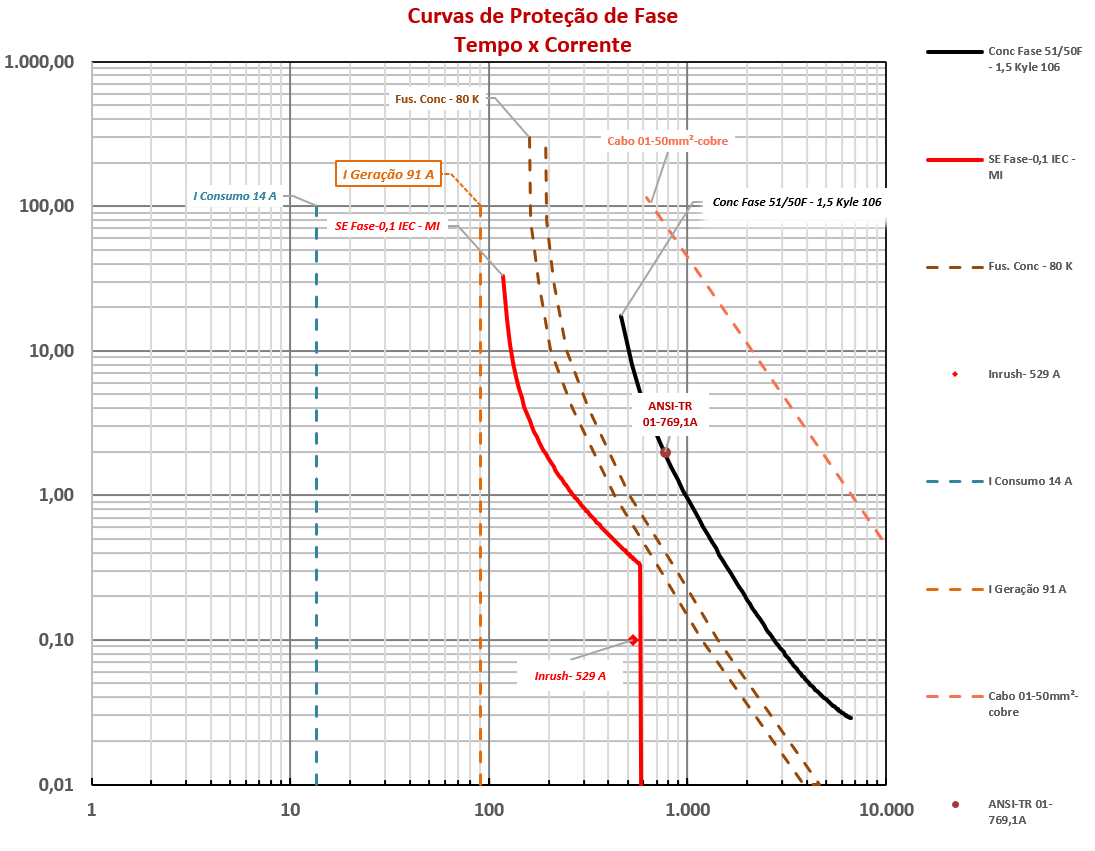

Curvas Tempo x Corrente (TCC)
Exemplo ilustrativo de coordenação da função 50/51 de fase entre relé de proteção, religador e elo-fusível para conexão de usina fotovoltaica à rede da concessionária.
Estudos técnicos para coordenação, seletividade e ajuste de relés, garantindo segurança, confiabilidade e desempenho do sistema elétrico.
Identificação e mitigação de riscos elétricos, evitando acidentes e garantindo conformidade com normas técnicas.
Ajustes adequados evitam desligamentos desnecessários e melhoram o desempenho da rede.
Redução de falhas e maior estabilidade operacional, mantendo a produtividade.
Atendimento às exigências da concessionária e normas como NBR 14039 e NR-10.
Realizamos os estudos em 3 etapas estruturadas:
Levantamento de dados, diagramas unifilares, cargas, curto-circuito e topologia do sistema.
Cálculo de correntes de curto, curvas de proteção, coordenação e seletividade.
Entrega de relatório completo com ART, curvas, ajustes recomendados e parecer técnico.
Análises técnicas avançadas para garantir segurança, seletividade e continuidade operacional.
Determinação das correntes de curto trifásico, bifásico e monofásico conforme IEC 60909 e ANSI/IEEE.
Análise de curvas TCC para atuação coordenada entre disjuntores, relés e fusíveis.
Definição de ajustes de sobrecorrente instantânea e temporizada.
Aplicação de proteção direcional em sistemas com múltiplas fontes.
Ajustes para monitoramento de variações de tensão e proteção de cargas críticas.
Exemplo ilustrativo de coordenação da função 50/51 de fase entre relé de proteção, religador e elo-fusível para conexão de usina fotovoltaica à rede da concessionária.
Os estudos de proteção são elaborados com base em normas técnicas nacionais e internacionais que garantem segurança, confiabilidade e conformidade regulatória.
Critérios para instalações elétricas de média tensão, incluindo requisitos de proteção e coordenação.
Requisitos de proteção contra sobrecorrentes, curtos-circuitos e choques elétricos em baixa tensão.
Normas internacionais para ensaio e desempenho de relés de proteção.
Diretrizes para coordenação, seletividade e ajustes de dispositivos de proteção.
Atendimento às normas técnicas específicas da distribuidora local (ex: Energisa, Neoenergia, Equatorial).
Garantia de segurança operacional e proteção de trabalhadores em instalações elétricas.
Metodologia estruturada para reduzir riscos elétricos, proteger ativos e garantir continuidade operacional.
Levantamento técnico do sistema elétrico, diagramas unifilares, dados de transformadores, disjuntores e cargas instaladas.
Modelagem do sistema em software especializado para cálculo de curto-circuito, fluxo de potência e análise de contingência.
Ajuste de relés (50/51, 67, 27/59, 81) e construção das curvas TCC garantindo atuação seletiva.
Avaliação do impacto operacional de falhas e estimativa de perdas financeiras evitadas.
Relatório técnico completo, curvas de proteção, recomendações estratégicas e plano de adequação.
